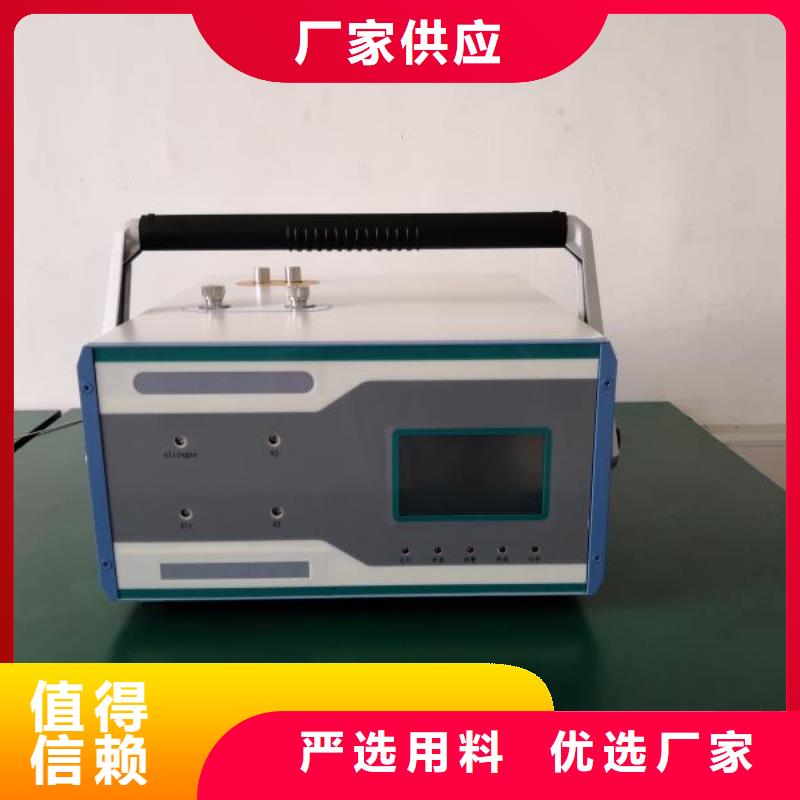

变压器油色谱在线监测系统技术参数2.1基本数据1、额定数据额定电压：AC220V。功率消耗：在额定工作电压下，功率消耗不大于1000w 。2、检测指标表1气体组分检测指标气体组分小检知浓度测量范围检测精度监测周期小监测周期2小时。可按用户需要任意设定监测周期。4、重复性对同一油样（以乙烯C2H4浓度50μL/L 计算）,连续进行5次油中气体成份分析，试验结果之间的差异不超过5次平均值的10％。5、测量误差对检测限值和检测限值之间气体含量的油样进行分析的同时，取同一油样在气相色谱仪上检测，以色谱仪检测数据为基准，计算测量误差。在线监测装置检测数据色谱仪检测数据测量误差 色谱仪检测数据测量误差：检测限值或±30％，取两者值。6、通信接口电气以太网接口：通讯串口：、外形尺寸本产品外形为长方形箱体，采用1.5mm 厚冷板。具体尺寸如下：1400mm720mm420mm。2.2环境条件1、环境温度：-40°C～＋55°C；2、相对湿度：5％～95％无冷凝；3、大气压力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3绝缘性能1、绝缘电阻A、在标准试验环境下，绝缘电阻符合表2的要求。表2标准试验环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求B、在温度（＋40±2）°C，相对湿度（93±3）％恒定湿热试验环境下，绝缘电阻符合表3的要求。表3恒定湿热环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求2、介质强度在标准大气条件下，介质强度符合表4要求。表4介质强度要求额定电压Ur试验电压有效值Ur≤60V0.5kVUr＞60V2.0kV注：与二次设备及外部回路直接连接的端口回路，介质强度采用Ur ＞ 60V的要求3、冲击电压在标准大气条件下，在电源及信号端口对外壳之间施加标准雷电冲击电压。

变压器油色谱在线监测系统现场安装位置的确定与安装地基的浇注可参照下图确定安装位置并浇注安装地基。图5-1 ????????地基俯瞰图图5-2地基浇注图图5-3现场位置图1)一般选择安装在变压器电力柜侧，与电力柜同列。2)安装地基用混凝土浇注，厚度100mm。按地基浇注尺寸图预埋地角固定螺丝。3)确定取电位置并提供取电点到安装位置的布线距离。4）通讯电缆与油循环管的铺设A、通讯电缆的铺设参见系统示意图。铺设通讯电缆需保证进出线两侧的预留长度在10M左右，以备用。通讯电缆在电缆沟线架上需固定，避免电缆划伤、拉断。B、油循环管采用镀锌管或硬塑料管进行保护以免损伤。油管两侧出口预留长度保持在1M左右，以备用。油管铺设完成后应对油管出入口进行密封，以防杂物进入。5.3安装步骤1、开箱检查用户在收到后，请及时检查是否有因运输而造成的损坏，详细检查装置并核对与装置一同运输的装箱清单上列出的所有附件。如果有与装箱清单内容不符，请立即与供应商联系。2、现场主机就位1）将安装基座用膨胀螺栓固定在混凝土地基上，并焊接接地线2）将现场主机用自带螺栓固定在安装基座上。此操作应将现场主机的前后下封面板卸下，方可连接。

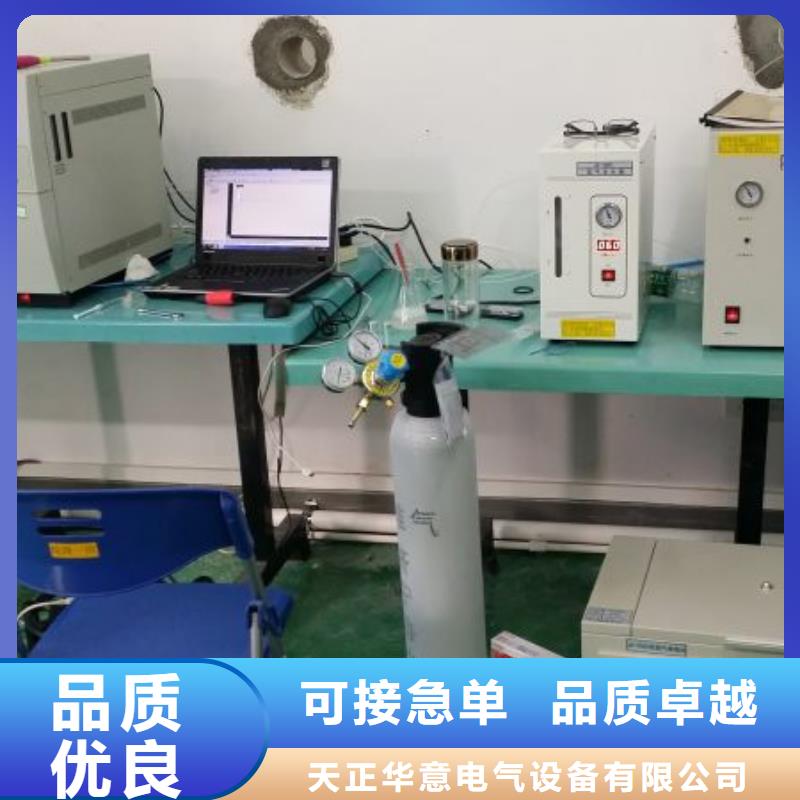

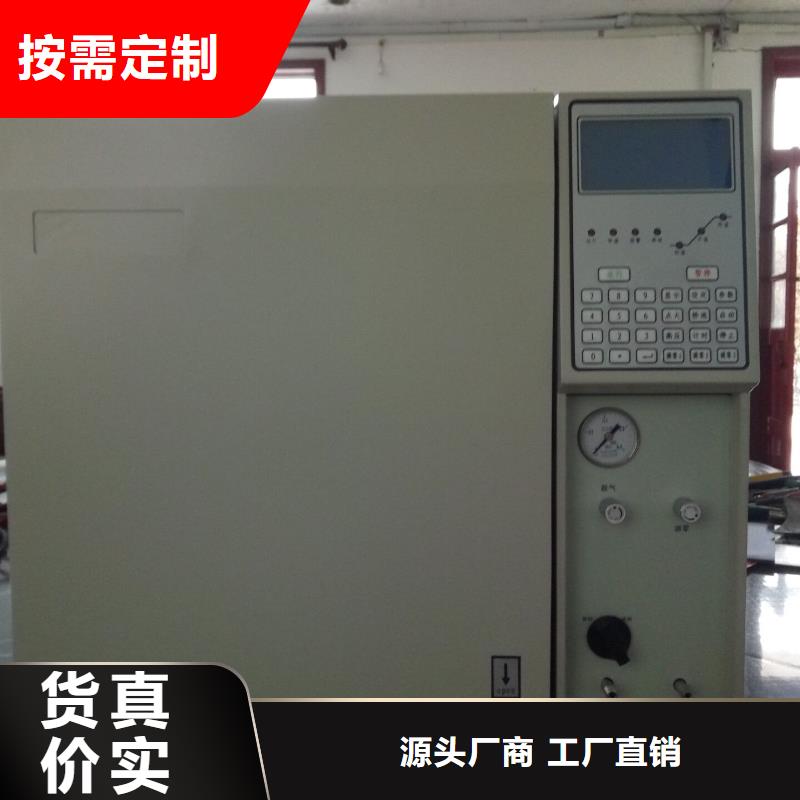

变压器油色谱在线监测系统氢焰检测器结构（FID）变压器油色谱仪氢焰检测器结构如图二十二所示：图二十二 变压器油色谱仪氢焰检测器结构1、收集筒 2绝缘瓷环3.极化电压环 喷嘴4.信号线5.基座 6.加热块由于检测器采用根部加热，一般不会发生冷凝现象，柱子可直接插到喷嘴根部，以减小柱后死体积。二、FID微电流放大器电原理方框图 见图二十三图二十三 FID微电流放大器电原理方框图变压器油色谱仪FID板连线见下图三、使用注意事项：1、应严格注意气路清洁。2、放大器必须良好接地。3、载气、氢气、空气气路稳压阀，出厂时都已定值，如要改变，调节方法如下：（1）载气：N2，减气阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.30Mpa，然后根据需要调节各自稳流阀。（2）H2气路：减压阀开至0.25Mpa，把针形调节阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节各自的针形调节阀。（3）空气气路：减压阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节稳中有各自的针形调节。4、等到柱温和汽化温度基本稳定后，方可通气点火，FID必须使用N2、H2和空气三种气体，同时调节到适当的流速上。N2、H2、空气流速读取：N2流速通过面板压力表显示。H2和空气流速可压力表指示从仪器流量曲线图中查得。N2流速和H2流速比值一般为1：0.95，H2流速和空气流速比值一般为1:10，灵敏度较佳，基流小。总之，流过喷咀的总流速应小于100ml/min左右较佳。5、要求检测器温度比柱温要400C，这样氢焰检测室根部与柱室温度相近，防止样品冷凝。6、如果以H2作载（这样便可兼作燃气）时，应在原氢气气路中通入合适的氮气，防止灵敏度下降，确保定量准确度。7、未安装色谱柱前，严禁接通H2，否则会造成柱室里充满氢气，开机后会引起爆炸，一定当心！ 。
