雷电冲击发生器:【天正华意电气设备(佳木斯市分公司)tianzh3611-37】作为专业的雷电冲击发生器生产厂家,我们始终坚持品质为上的原则,严格控制产品质量,确保每一个出厂的产品都符合标准和客户要求。联系人:杨经理,地址:平度市平安路2号。

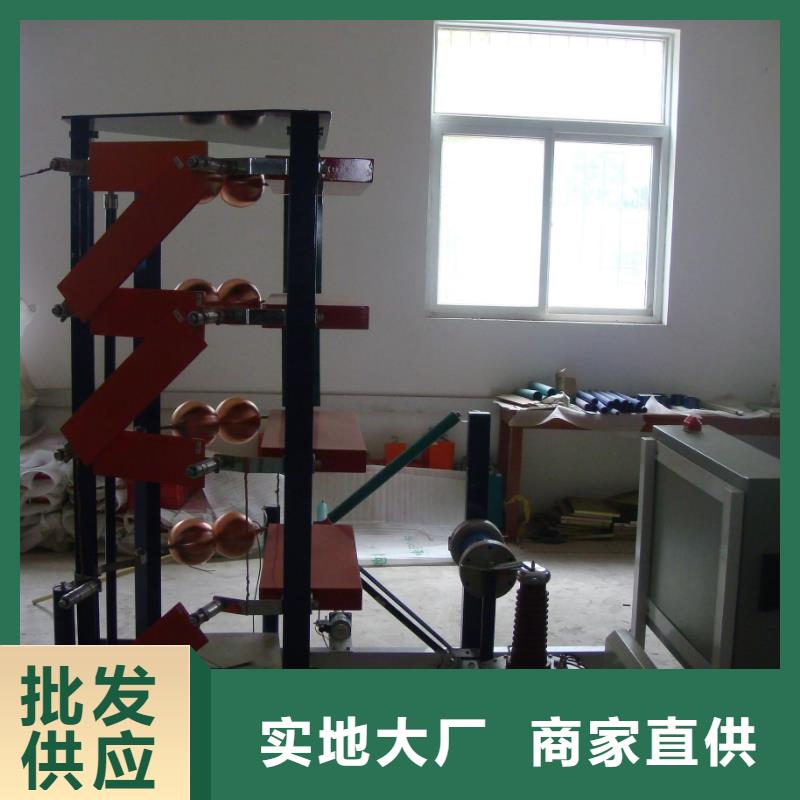

雷电冲击发生器冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。高压臂电容器由一节组成，每节额定参数400kV/400 Pf额定电压标准雷电波00kV高压臂标称电容量： 400pF部分响应时间　Tα≤100nS过冲β≤20％刻度因数不确定度 Kε≤1％弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器，分压比为、1000:1，分压比精度小于±1％；分压器为可移动式，顶部装有均压装置，高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮，方便分压器整体移动。

雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统,将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器，使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输，具有双向信号处理功能，从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件，如：PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数，所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术，在高电压、强电场的环境下运行，系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作，完成正常的充放电过程，所有运行参数均可通过触摸屏的操作来完成，并对设备运行参数进行实时监控。系统控制方式为手动或自动,自动控制方式能按规定的程序进行冲击电压试验，在界面显示发生器状态(接地/不接地,充电速度,充电电压,球距等)。
